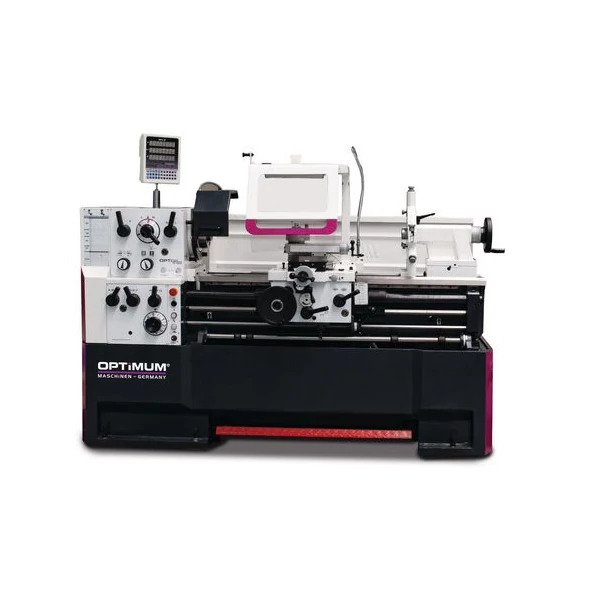

OPTIturn TH 4620
Robosztus vezér- és vonóorsóval szerelt esztergagép kompletten felszerelve, különösen nyugodt és vibrációmentes futással. Alépítmény és gépágy egy darabból van kiöntve. | |
Elérhetőség: | Előrendelhető |
Cikkszám: | 3462130 |
|
Leírás
- Precízen megmunkált
- Erősen bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve
- Edzett és köszörült ágyvezetékek
- Edzett fő orsó (DIN 6350)
- A fő orsó garantált körfutási pontossága kisebb mint 0,009 mm
- Automatikus hossz- és vezérorsóhajtómű
- Hossz-, kereszt- és késszán
- Forgásirányváltó a kezelőkonzolon kapcsolható
- Vészkikapcsoló és alacsonyfeszültségű leoldó
- Esztergatokmány-védő
- Axiális csapágy
- A vezérorsó két önkenő csapágyban fut
- A cserekerék-készletnek köszönhetően nagy menetvágási tartomány
- Cserekerekes hajtómű
- Átvételi elismervény
Mellékelt kiegészítők
- Kúpszűkítő MT 6/MT 4
- 2 állócsúcs MT 4
- Állóbáb átjáró Ø 160 mm-ig
- Mozgóbáb átjáró Ø 100 mm-ig
- Digital helyzet kijelző DPA 21
- Üveg mérőléc
- Helyzetütköző finombeállítással
- Gépállvány
- Fő orsófék
- Felszerelt védőburkolat
- Tokmányvédő
- Mérőóra menetvágáshoz
- Olasz késtartó fej SWH 5-B
- Szerszámtartó négyzet szerszámokhoz
- Hútő berendezés
- Géplámpa
- Tartalék fogaskerék készlet
- Kezelő szerszámok
- Magas minőségű Mobil olajjal gyárilag feltöltve
A tokmány NEM tartozéka a gépnek!
- 2 állócsúcs MT 4
- Állóbáb átjáró Ø 160 mm-ig
- Mozgóbáb átjáró Ø 100 mm-ig
- Digital helyzet kijelző DPA 21
- Üveg mérőléc
- Helyzetütköző finombeállítással
- Gépállvány
- Fő orsófék
- Felszerelt védőburkolat
- Tokmányvédő
- Mérőóra menetvágáshoz
- Olasz késtartó fej SWH 5-B
- Szerszámtartó négyzet szerszámokhoz
- Hútő berendezés
- Géplámpa
- Tartalék fogaskerék készlet
- Kezelő szerszámok
- Magas minőségű Mobil olajjal gyárilag feltöltve
A tokmány NEM tartozéka a gépnek!
Paraméterek
Hosszúság | 3250 mm |
Szélesség | 1245 mm |
Magasság (DPA) | 1568 mm |
Nettó súly | 1945 kg |
Főotor teljesítmény | 5,5 kW |
Összteljesítmény | 5,8 kW |
Elektromos csatlakozás | 400 V / 3 Ph / 50 Hz |
Tokmányfelfogás | Camlock DIN ISO 702-2 Nr. 6 |
Áteresztő képesség | 58 mm |
Csúcs magasság | 230 mm |
Csúcstávolság | 2000 mm |
Ágy fölött elforduló átmérő | 465 mm |
Elforduló átmérő ágyhíd nélkül | 690 mm |
Elforduló átmérő keresztszán fölött | 270 mm |
Ágyhíd szélessége | 300 mm |
Főorsó sebessége | 25 - 2000 min-1 |
Fokozatok száma | 12 |
Késszán elmozdulás | 140 mm |
Keresztszán elmozdulás | 240 mm |
Szegnyereg orsómérete | MK 4 |
Szegnyreg orsó elmozdulása | 130 mm |
Szegnyereg orsó átmérője | 60 mm |
Hűtőfolyadék szivattyú teljesítménye | 100 W |
Főorsó kúpossága | MK 6 |
Befogható kés | max. 25 x 25 mm |
Hosszelőtolás | 0,031 - 1,7 mm/ford. |
Keresztelőtolás | 0,014 - 0,784 mm/ford. |
Metrikus menetvágás | 0,1 - 14 mm/ford. |
Menetemelkedés | 41 |
Col menetvágás | 112 - 2 Gg/Zoll |
Menetemelkedés | 41 |
Trapézmenet | 4 - 112 |
Menetemelkedés | 50 |
Modulmenet | 0,1 - 7 mm |
Menetemelkedés | 34 |
