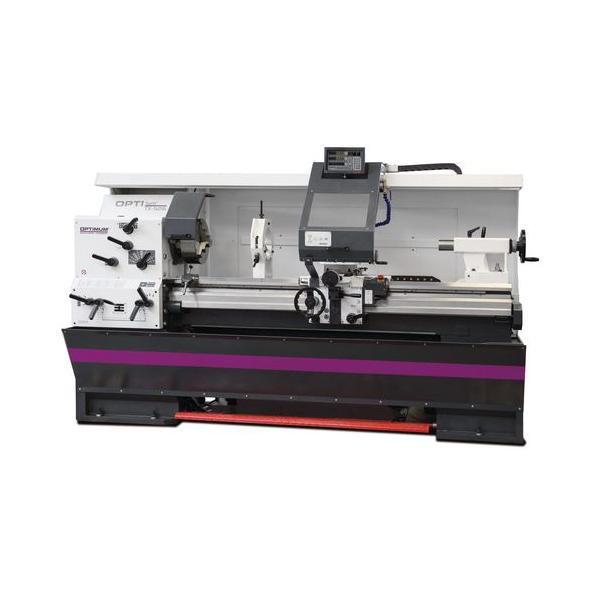

OPTIturn TX 6222
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3432460 |
|
|
|
Leírás
- Gépágy bordázott öntvényből
- Egyrészes gépalapzat acélból
- Az orsóház tokja merev, bordázott 25 GG-öntvényből
- Az előtolómű minden fogaskereke edzett és köszörült acélból készült
- Tengelyek a tűgörgős csapágyon, minden alkotórészt olajfürdőben
- Az edzett és csiszolt harántelőtoló orsó igen nagy pontosságot és tarthatóságot garantál
- A nagy forgácsolási teljesítmény által dörzsmunkánál nem jelent problémát a nagyobb forgácsleadás
- Edzett és preciziósan csiszolt ágyvezetékek
- Főorsó elektromos fékkel
- A Z-tengely elektronikus előtolás lekapcsolással
- Minden elektronikus kezelési elem a központból elérhető
- Munkatér teljes megvilágítása
- Külső hűtőfolyadék szintkijelzővel és olajleválasztóval
- Teljes vezér- és vonóorsóborítás
- Elektromos pozíciólekapcsolás négyállású ütközővel
- Az alapfelszereltségben hárompofás tokmány
- DP700 digitális pozíciókijelző
Paraméterek
| Elektromos bemenet | |
| Elektromos bemenet | 400 V ~ 50 Hz |
| Összcsatlakoztatási érték | 8,5 kW |
| Hűtőanyag szivattyú | 100 W |
| Orsó | |
| Hajtómotor teljesítménye | 7,5 kW |
| Orsókúp | MK 7 |
| Orsóbefogás | Camlock DIN ISO 702-2 8.sz. |
| Orsófurat, szárkapacitás | Ø 105 mm |
| Műszaki adatok | |
| Csúcsmagasság | 310 mm |
| Csúcsszélesség | 2.225 mm |
| Forgás-Ø gépágyon keresztül | 620 mm |
| Forgás-Ø ágyszánon keresztül | 580 mm |
| Forgás-Ø keresztszánon keresztül | 425 mm |
| Ágyszélesség | 280 mm |
| Fordulatszám tartomány | |
| Orsóforulatszám /-száma | 40 - 1.650 f/p |
| Fokozatok | 12 fokozat |
| Úthossz | |
| Felsőszán úthossza | 170 mm |
| Keresztszán úthossza | 350 mm |
| Előtolások és emelkedések | |
| Hosszanti előtolás területen | 0,05 - 1,5 mm/U (55 előtolás) |
| Keresztirányú előtolás területen | 0,025 - 0,75 mm/U (55 előtolás) |
| Emelkedés - metrikus | 0,5 - 15 mm/U (55 emelkedés) |
| Emelkedés - col területen | 60 - 2 Gg/1“(55 emelkedés) |
| Átmérő pitch területen | 4 - 120 (55 fokozat) |
| Modulmenet területen | 0,25 - 7,5 mm/U (55 menet) |
| Szegnyereg | |
| Szegnyereg befogás | MK 5 |
| Szegnyereg átmérő | Ø 72 mm |
| Szegnyereg-főorsó munkaútja | 180 mm |
| Méretek | |
| Hosszúság | 3.600 mm |
| Szélesség x magasság | 1.195 × 1.860 mm |
| Netto tömeg | 2.800 kg |
