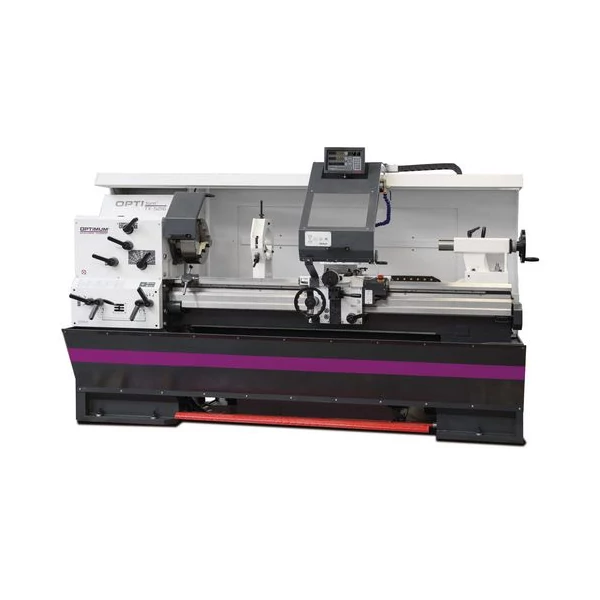

OPTIturn TX 5216

Elérhetőség: Előrendelhető
Cikkszám: 3432440

Leírás

- Gépágy bordázott öntvényből
- Egyrészes gépalapzat acélból
- Az orsóház tokja merev, bordázott 25 GG-öntvényből
- Az előtolómű minden fogaskereke edzett és köszörült acélból készült
- Tengelyek a tűgörgős csapágyon, minden alkotórészt olajfürdőben
- Az edzett és csiszolt harántelőtoló orsó igen nagy pontosságot és tarthatóságot garantál
- A nagy forgácsolási teljesítmény által dörzsmunkánál nem jelent problémát a nagyobb forgácsleadás
- Edzett és preciziósan csiszolt ágyvezetékek
- Főorsó elektromos fékkel
- A Z-tengely elektronikus előtolás lekapcsolással
- Minden elektronikus kezelési elem a központból elérhető
- Munkatér teljes megvilágítása
- Külső hűtőfolyadék szintkijelzővel és olajleválasztóval
- Teljes vezér- és vonóorsóborítás
- Elektromos pozíciólekapcsolás négyállású ütközővel
- Az alapfelszereltségben hárompofás tokmány
- DP700 digitális pozíciókijelző

Paraméterek

Elektromos bemenet
Elektromos bemenet 400 V ~ 50 Hz
Hűtőanyag szivattyú 60 W
Orsó
Hajtómotor teljesítménye 5,5 kW
Orsókúp MK 7
Orsóbefogás Camlock DIN ISO 702-2 8.sz.
Orsófurat, szárkapacitás Ø 80 mm
Műszaki adatok
Csúcsmagasság 260 mm
Csúcsszélesség 1600 mm
Forgás-Ø gépágyon keresztül 520 mm
Forgás-Ø ágyszánon keresztül 520 mm
Forgás-Ø keresztszánon keresztül 324 mm
Ágyszélesség 280 mm
Fordulatszám tartomány
Orsóforulatszám /-száma 30 – 1500min
Fokozatok 12 fokozat
Úthossz
Felsőszán úthossza 170 mm
Keresztszán úthossza 350 mm
Előtolások és emelkedések
Hosszanti előtolás területen 0,05 - 1,5 mm/U (55 előtolás)
Keresztirányú előtolás területen 0,025 - 0,75 mm/U (55 előtolás)
Emelkedés - metrikus 0,5 - 15 mm/U (55 emelkedés)
Emelkedés - col területen 60 - 2 Gg/1“(55 emelkedés)
Átmérő pitch területen 4 - 120 (55 fokozat)
Modulmenet területen 0,25 - 7,5 mm/U (55 menet)
Szegnyereg
Szegnyereg befogás MK 5
Szegnyereg átmérő 72 mm
Szegnyereg-főorsó munkaútja 180 mm
Méretek
Hosszúság 3.000 mm
Szélesség x magasság 1.195 × 1.860 mm
Netto tömeg 2.470 kg
