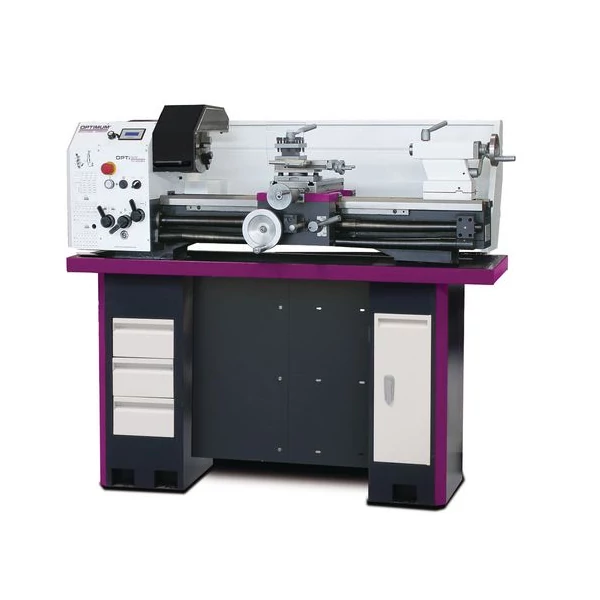

OPTIturn TU 3008V
| Vezető- és vonóorsó-esztergagépek hosszanti és előtolással. TU 3008G sebességváltóval, kefe nélküli motorral a fokozat nélküli sebességszabályozáshoz | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3427205 |
|
|
|
Leírás
A prizmaágy sűrűn bordázott szürkeöntvényből, induktív edzéssel (HRC 42-52) finomköszörülve
A főorsó garantált körülfutási pontossága 0,009 mm
Vezérorsó menetvágásra vagy hosszirányú előtolásra is alkalmas
Vezérorsó két önkenő csapágyban fut
Kézi kerekek állítható finom skálával 0,04 / 0,01 mm
Négyes késtartóval
3 pofás tokmány, körülfutás jobb, mint 0,04 mm
Jobb / bal forgásirány vezérlőpulton kapcsolható
Lépcső a kúpos elforduláshoz 5 mm állítható
Szegnyereg és kézikerék állítható 0,02 mm finom skálával
Gyors, egyszerű és szerszám nélküli beállítás egy rögzítőkar segítségével
Vészleállító nyomógombbal
Tokmányvédő burkolattal
Választófal, forgácsteknő
Cserekerék készlet különböző menetvágásokhoz
Szerszámkészlet
3-pofás eszterga tokmány alapfelszereltség
Digitális fordulatszám-kijelző
Erőteljes szénkefe nélküli hajtás
Közel állandó nyomaték a teljes fordulatszám tartományban
Alapfelszereltség
- MK3 / MK5 állócsúcs
- Eszterga-tokmányvédő
- Forgácsteknő
- Négyes késtartó
- Kezelőszerszámok
- Cserekerék készlet
Paraméterek
| Hossz kb. | 1525 mm |
| Szélesség / mélység kb. | 705 mm |
| Magasság kb. | 575 mm |
| Súly kb. | 243 kg |
| Elektromos adatok | |
| Tápfeszültség | 230 V |
| Fázis (ok) | 1 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| takarmány | |
| Hosszirányú betáplálási tartomány | 0,085 - 0,832 mm / ford |
| Hosszirányú betáplálások száma | 9 |
| Lapos előtolási tartomány 0,01 - 0,1 mm / fordulat | |
| Lapos etetések száma 9 | |
| gyanták | |
| Metrikus hangmagasság | 0,2 - 3,5 mm / fordulat |
| Metrikus helyek száma | 18 |
| Imperial hangmagasság | 56 - 8 szál / 1 " |
| Császári helyek száma | 21 |
| Császári helyek száma 21 | |
| Sebességtartomány | |
| Sebességváltók száma | 5 |
| Sebességtartomány | 30 - 3000 min¯¹ |
| Sebességszabályozás | elektronikusan állítható |
| Orsó | |
| Orsótokmány | Camlock DIN ISO 702-2 No. 4 |
| Orsófurat / rúd áthaladási átmérője | 38 mm |
| Orsó kúp | MT 5 |
| Tollhúzás | 25 mm |
| Szegnyereg | |
| Chuck | MT 3 |
| Penészhüvely | 70 mm |
| Utazás | |
| X menet tengelye | 65 mm |
| Z járó tengely | 150 mm |
| Munkaterületek | |
| Max. magasság | 158 mm |
| Max. szélesség | 800 mm |
| A lengőátmérő a gépágy fölött | 310 mm |
| A lengő átmérője a lengő átmérője | 190 mm |
| Ágyszélesség | 180 mm |
| VPE 1 |
