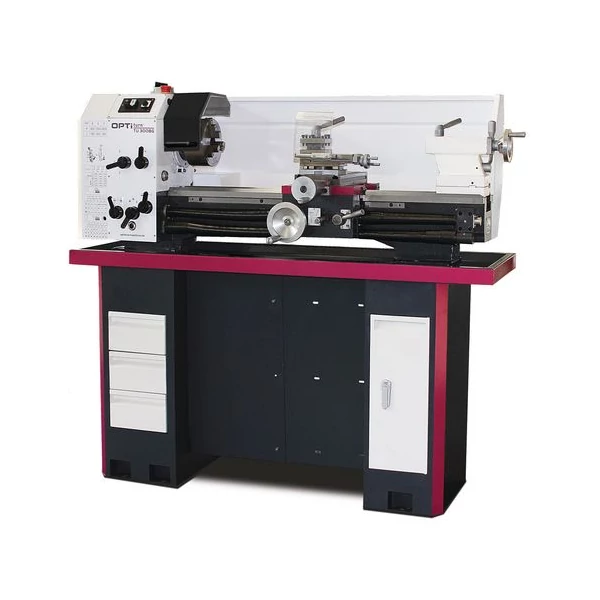

OPTIturn TU 3008G
| Vezető- és vonóorsó-esztergagépek hosszanti és előtolással. TU 3008G sebességváltóval, kefe nélküli motorral a fokozat nélküli sebességszabályozáshoz | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3427210 |
|
|
|
Leírás
- Nagy teljesítményű, karbantartást nem igénylő motorral
- A prizmaágy sűrűn bordázott szürkeöntvényből, induktív edzéssel (HRC 42-52) finom köszörülve
- Edzett és köszörült ágyvezetékek
- A főorsó garantált körfutási pontossága kisebb mint 0,009 mm
- Körfutási pontosság az esztergatokmánynál kisebb mint 0,04 mm
- Automatikus hossz- és vezérorsó-hajtómű
- Vezérorsó menetvágáshoz vagy automata hosszesztergáláshoz
- Forgásirányváltó a kezelőkonzolon kapcsolható
- A vezérorsó két önkenő csapágyban fut
- Kézi kerekek beállítható szánok, finomskálával, 0,04/0,01 mm-es toleranciával
- Cserekerék készlettel menetvágáshoz
- Talpcsapágy
- Vészkikapcsoló és alacsony feszültségű leoldó
- Könnyed járású és nagy teljesítményű egyenáramú hajtás, kiváló szabályozási karakterisztikával
- Kiváló esztergatokmány-védő a magas fordulatszám miatt
Mellékelt kiegészítők
MK2 állócsúcs
MK4 állócsúcs,
választófal, forgácsteknő,
esztergatokmány-védő,
HSS esztergakés,
esztergaszív,
négyes késtartó
Cserekerékkészlet, Kezelőszerszámok, vizsgálati jegyzőkönyv
Paraméterek
| Csúcsmagasság | 158 mm |
| Max. esztergálási átmérő | 310 mm |
| Csúcstávolság | 800 mm |
| Gépágy szélessége | 180 mm |
| Orsófurat | 38 mm |
| Orsókúp | MK 5 |
| Orsófordulat | 165 - 2,400 ford/p |
| Menetemelkedés | (18) 0.2 - 3.5 mm |
| Menetemelkedés (inch) | (21) 8 - 56 |
| Szegnyereg kúpcsatlakozása | MK 3 |
| Szegnyereg munkahossza | 70 mm |
| Hossz előtolás (9) | 0.085-0.832 mm/ford. |
| Késtartó szán munkaútja | 65 mm |
| Keresztszán munkaútja | 150 mm |
| Motorteljesítmény | 50 Hz 1,5 kWatt |
| Méretek (h. x sz. x m.) mm | 1,500 x 720 x 690 |
| Súly | 260 kg |
