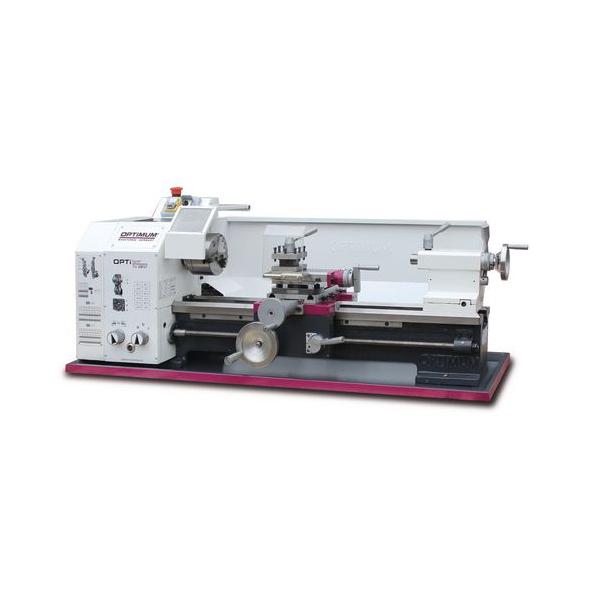

OPTIturn TU 2807 (400 V)
| Vezető csavar esztergák a betápláló hajtóművel az igényes felhasználó számára, TU 2807V kefe nélküli motorral a fokozat nélküli sebességszabályozáshoz | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3427003 |
|
|
|
Leírás
- Precízen megmunkált
- Nagy teljesítményű, karbantartást nem igénylő motorral
- A prizmaágy sűrűn bordázott szürkeöntvényből, induktív edzéssel (HRC 42-52) finom-köszörülve
- Edzett és köszörült ágyvezetékek
- A főorsó garantált körfutási pontossága kisebb mint 0,009 mm
- Körfutási pontosság az esztergatokmánynál kisebb mint 0,04 mm
- Automatikus hossz- és vezérorsó-hajtómű
- Vezérorsó menetvágáshoz vagy automatikus hosszesztergáláshoz
- Forgásirányváltó a kezelőkonzolon kapcsolható
- A vezérorsó két önkenő csapágyban fut
- Kézi kerekek beállítható szánok, finom skálával, 0,04/0,01 mm-es toleranciával
- Csere kerékkészlettel menetvágáshoz
- Talpcsapágy
- Vészkikapcsoló és alacsony feszültségű leoldó
- Átvételi elismervény TU 2506 V / TU 2807 V
- Könnyed járású és nagy teljesítményű egyenáramú hajtás, kiváló szabályozási karakterisztikával
- Kiváló esztergatokmány-védő a magas fordulatszám miatt
- A fordulatszám könnyen állítható a potenciométer segítségével
- Digitális fordulatszám-kijelző
Képen látható opcionális kiegészítők:
Mérőrendszer, gépláb
Mellékelt kiegészítők
Hárompofás tokmány Ø 125 mm,
MK2 állócsúcs MK4 állócsúcs,
választófal, forgácsteknő,
esztergatokmány-védő,
HSS esztergakés,
esztergaszív
négyes késtartó,
Cserekerékkészlet, Kezelőszerszámok, vizsgálati jegyzőkönyv
Paraméterek
| Hossz kb. | 1370 mm |
| Szélesség / mélység kb. | 640 mm |
| Magasság kb. | 535 mm |
| Súly kb. | 180 kg |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| takarmány | |
| Hosszirányú betáplálási tartomány | 0,07 - 0,4 mm / ford |
| Hosszirányú betáplálások száma | 6 |
| gyanták | |
| Metrikus hangmagasság | 0,2 - 3,5 mm / fordulat |
| Metrikus helyek száma | 18 |
| Imperial hangmagasság | 56 - 8 szál / 1 " |
| Császári helyek száma | 21 |
| Sebességtartomány | |
| Sebességváltók száma | 6 |
| Sebességtartomány | 150 - 2000 min¯¹ |
| Orsó | |
| Orsótokmány | rövid kúpos |
| Orsófurat / rúd áthaladási átmérője | 26 mm |
| Orsó kúp | MT 4 |
| Tollhúzás | 13,5 mm |
| Szegnyereg | |
| Chuck | MT 2 |
| Tollütés | 85 mm |
| Utazás | |
| X menet tengelye | 60 mm |
| Z járó tengely | 160 mm |
| Munkaterületek | |
| Max. magasság | 140 mm |
| Max. szélesség | 700 mm |
| A lengő átmérője a gépágy felett | 266 mm |
| Ágyszélesség | 180 mm |
| VPE 1 |
