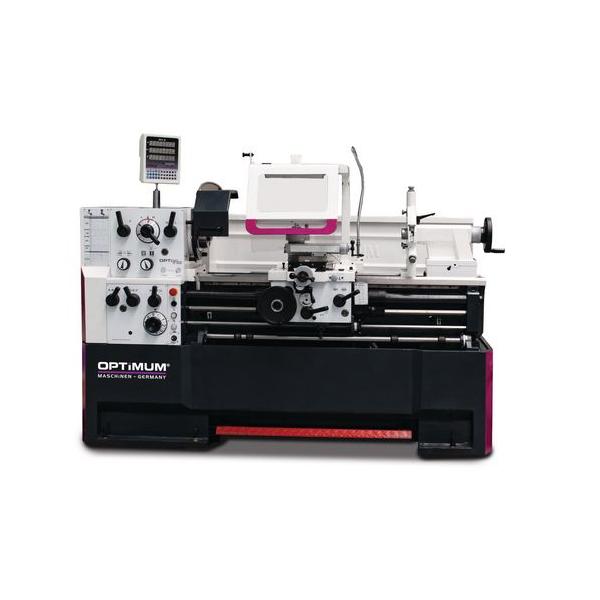

OPTIturn TH 4615 D
| Robosztus vezér- és vonóorsóval szerelt esztergagép kompletten felszerelve | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3462120 |
|
|
|
Leírás
- Edzett és köszörült ágyvezetékek
- Edzett fő orsó (DIN 6350), Camlock csatlakozással ASA D1-6"
- Szavatolt körfutási pontosság az orsóvégen kisebb mint 0,015 mm
- Zárt, gyorskapcsolású előtoló-hajtómű, olajfürdőben futó fogaskerék, edzett tengellyel és köszörülve
- Precízen megmunkált, erősen bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve
- Automatikus hossz- és vezérorsóhajtómű
- Hossz-, kereszt- és késszán,
- Esztergatokmány-védő
- Forgásirányváltó a kezelőkonzolon kapcsolható
- Vészkikapcsoló és alacsonyfeszültségű leoldóval
- A vezérorsó két önkenő csapágyban fut,
- Magyar nyelvű gépkönyv
- A cserekerék-hajtóműnek, készletnek köszönhetően nagy menetvágási tartomány
Mellékelt kiegészítők
- DPA 21 digitális helyzet kijelző,
- Mérőléc
- Gyorsváltós késtartó,
- Négyszögkéshez betét
- Gépállvány,
- Orsófék,
- Forgácsvédő hátfallal szerelve,
- Esztergatokmány-védő
- Menetóra,
- Hűtőfolyadék-berendezés,
- Géplámpa,
- Cserekerék klt,
- Kezelőszersz.
- MK 6/MK 4 kúpátalakító,
- 2 MK 4 állócsúcs,
- Értékes mobil olajjal feltöltve,
- Műszaki dokumentáció
A berendezéshez tokmány nem alaptartozék!
Paraméterek
| Főotor teljesítmény | 5,5 kW |
| Összteljesítmény | 5,8 kW / 400 V / 3 Ph / 50 Hz |
| Tokmányfelfogás | Camlock DIN ISO 702-2 Nr. 6 |
| Áteresztő képesség | 58 mm |
| Főorsó kúp | MK 6 |
| Csúcs magasság | 230 mm |
| Csúcstávolság | 1560 mm |
| Ágy fölött elforduló átmérő | 460 mm |
| Elforduló átmérő ágyhíd nélkül | 690 mm |
| Elforduló átmérő keresztszán fölött | 270 mm |
| Ágyhíd hossza | 240 mm |
| Főorsó sebessége/fokozatok | 25 - 2000 min-1 / 12 |
| Késszán elmozdulás | 125 mm |
| Keresztszán elmozdulás | 285 mm |
| Szegnyereg orsó kúp / elmozdulás | MK 4 /130mm |
| Szegnyereg orsó átmérője | 60 mm |
| Hűtőfolyadék szivattyú teljesítménye | 100 W |
| Befogható kés | max. 25 x 25 mm |
| Hosszelőtolás | 0,031 - 1,7 mm/ford. |
| Keresztelőtolás | 0,014 - 0,784 mm/ford. |
| Metrikus menetvágás | 0,1 - 14 mm/ford. / Menetemelkedés 41 |
| Col menetvágás | 112 - 2 Gg/Zoll / Menetemelkedés 41 |
| Trapézmenet | 4 - 112 / Menetemelkedés 50 |
| Modulmenet | 0,1 - 7 mm / Menetemelkedés 34 |
| Méret | 2750 mm x 1065 mm x 1550 mm |
| Súly | 1977 kg |
