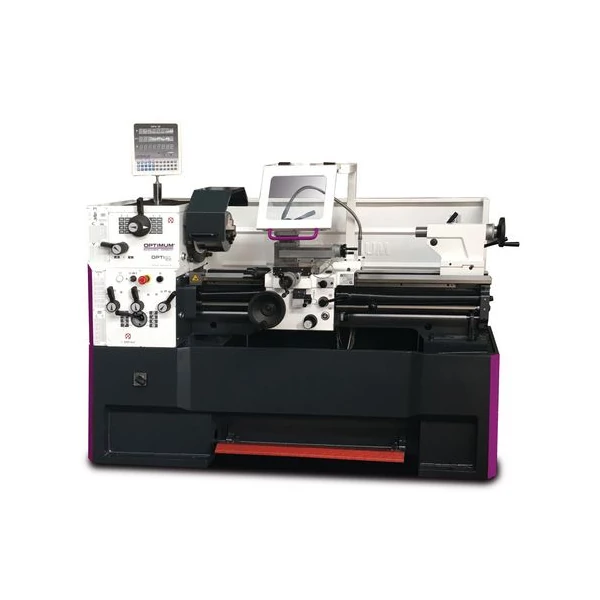

OPTIturn TH 4215D
| Nagy pontosságú vezér- és vonóorsóval szerelt esztergagép. Kiforrt műszaki megoldásokkal, teljes felszereltséggel, könnyű kezelhetőséggel. | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3462070 |
|
|
|
Leírás
- Edzett és köszörült ágyvezetékek
- Camlock fő orsó csatlakozása ASA D1 - 6“
- Hűtőfolyadék tartály töltöttségi szint kijelzővel és olajleválasztóval, könnyű és teljes elvezetés és tisztítás, DIN szabvány szerint
- A fő orsó garantált körfutási pontossága kisebb mint 0,015 mm
- A fő orsó olajfürdőben fut és két után állítható, nagy pontosságú kúpgörgős csapággyal csapágyazva
- Minden metrikus menetemelkedés a 0,2-14 mm/f tartományon belül és minden col menet a 72-2 csavarmenet/col tartományon belül beállítható a kezelőfelületen található kapcsolókarral a cserekerék kicserélése nélkül
- Forgásirányváltó a hossz szánon kapcsolóorsóval kapcsolható
- Központi kenés a hossz-szánon
- Vezérorsó-borítás
- Elektromos rendszer SIEMENS komponensekkel
- Első feltöltés jó minőségű MOBIL olajjal
- Lábfék
- Állítható skála a csavarmenetórán
- Szériakivitelben halogén géplámpa csuklókarral
- Átvételi elismervény
- Digitális helyzet kijelzővel (DPA 21) és üveg mérőléccel
- A gyártási idő jelentősen csökken
- Magas üzemi pontosság
- A hiba arány csökken
- Tisztán átlátható kezelőfelület
- Tükröződésmentes kijelző
Mellékelt kiegészítők
Mozgóbáb Ø 10- 65 mm
Felfogó tárcsa Ø 350 mm
LED-Munkalámpa
Kúpátalakító MK4 / MK6
Állócsúcs MK4
Menetóra
Hűtőfolyadék rendszer
Cserekerék készlet
Paraméterek
| Hosszúság | 2225 mm |
| Szélesség | 915 mm |
| Magasság (DPA) | 1615 mm |
| Nettó súly | 1340 kg |
| Főotor teljesítmény | 4,5 kW |
| Összteljesítmény | 4,6 kW |
| Elektromos csatlakozás | 400 V / 3 Ph / 50 Hz |
| Tokmányfelfogás | Camlock DIN ISO 702-2 Nr. 6 |
| Áteresztő képesség | 52 mm |
| Csúcs magasság | 210 mm |
| Csúcstávolság | 1500 mm |
| Ágy fölött elforduló átmérő | 420 mm |
| Elforduló átmérő ágyhíd nélkül | 590 mm |
| Elforduló átmérő keresztszán fölött | 250 mm |
| Ágyhíd hossza | 260 mm |
| Ágyszélesség | 250 mm |
| Főorsó sebessége | 45 - 1800 min-1 |
| Fokozatok száma | 16 |
| Késszán elmozdulás | 140 mm |
| Keresztszán elmozdulás | 230 mm |
| Szegnyereg orsómérete | MK 4 |
| Szegnyreg orsó elmozdulása | 120 mm |
| Szegnyereg orsó átmérője | 50 mm |
| Hűtőfolyadék szivattyú teljesítménye | 100 W |
| Főorsó kúpossága | MK 6 |
| Befogható kés | max. 20 x 20 mm |
| Hosszelőtolás | 0,05 - 1,7 mm/ford. |
| Fokozatok száma | 17 |
| Keresztelőtolás | 0,025 - 0,85 mm/ford. |
| Fokozatok száma | 17 |
| Metrikus menetvágás | 0,2 - 14 mm/ford. |
| Menetemelkéedés | 39 |
| Col menetvágás | 72 - 2 Gg/Zoll |
| Menetemelkedés | 45 |
| Trapézmenet | 8 - 44 |
| Menetemelkedés | 21 |
| Modulmenet | 0,3 - 3,5 mm |
| Menetemelkedés | 18 |
