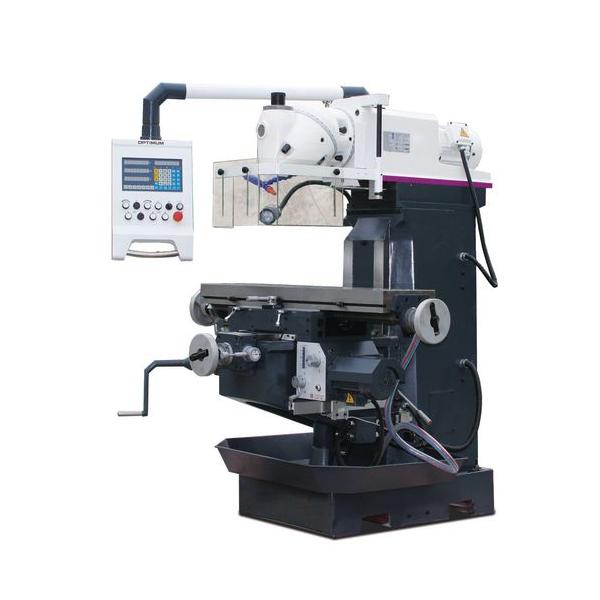

OPTImill MT 100
| Minőség és precizitás. Univerzális marógép a nagyobb hatékonyságért | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3336110 |
|
|
|
Leírás
- Sokféle felhasználási terület
- Robusztus felépítmény,
- Erős, masszív kivitel értékes mechanit öntvényből
- Minden vezeték edzett és éklécekkel után állítható,
- Központi kenés
- Fecskefarok-vezeték után állítható éklécekkel mindhárom tengelyen
- Elektromos asztalmagasság-állítás,
- Nagy méretű, skálázott kézi kerekek,
- Főkapcsoló és motorvédő kapcsoló, jobb-bal forgáskapcsoló, vészkikapcsoló
- Elfordítható Kezelőkonzol
- Tartalmazza a digitális DPA 2000 helyzetkijelzőt, 3 tengelyhez tartozó mérőlécet és az összeszerelést
- A kapcsolóelemek egyszerű kezelése a fordulatszámkapcsolás érdekében
- Szériakivitelben asztal előtolás, motoros hajtóművel - X- és Y-tengelyen 9 fokozat, 24 - 402 [mm/min]
- Nagyon nyugodt járás a köszörült, olajfürdőben futó hajtómű fogaskerekeknek köszönhetően
- Precíz felületi megmunkálású keresztasztal T-hornyokkal
- Hűtőfolyadék-berendezés szériakivitelben,
- Géplámpa szériakivitelben
Mellékelt kiegészítők
ISO 40 patronbefogó 8 patronnal 4 - 16 mm, ISO 40 marótüske
Hűtőfolyadék-berendezés
Géplámpa
Kezelőszerszámok
Paraméterek
| Elektromos bemenet | |
| Össz. motor | 3,6 kW 400 V / 3 fázis ~50 Hz |
| Orsómotor | 2,2 kW |
| Hűtőfolyadék motor | 40 W |
| Fúró-, maróteljesítmény | |
| Fúróteljesítmény acélban (S235JR) Ø | 20 mm |
| Tartós fúróteljesítmény acélban (S235JR) Ø | 18 mm |
| Marótelj. lapk. marófejjel (max.) Ø | 85 mm |
| Marótelj. ujjmaróval (max.) Ø | 16 mm |
| Főorsókúp | |
| Tárcsamaró tengely átmérője | 32 mm |
| Főorsókúp | ISO 40 (DIN 2080) |
| Behúzószár | M16 |
| Fúró-maró fej | |
| Orsó-keresztasztal távolság vízszintes helyzetű fejnél | 90 - 520 mm |
| Főorsó-fordulatszám | 40 - 1.600 min-1, Fokozatok száma 11 |
| Dönthetőség | 360°, Forgathatóság 360° |
| Keresztasztal | |
| Asztalhossz x Szélesség | 1.120 x 260 mm |
| Asztalelőtolás | (9 fokozat) 24 - 402 mm/min |
| Terhelhetőség | (max.) 350 kg |
| T-horony mérete / távolság / mennyiség | 14 mm / 63 mm / 3 |
| Úthossz | |
| Úthossz X-tengely automatikus | 600 mm |
| Úthossz Y-tengely automatikus | 270 mm |
| Úthossz Z-tengely manuális | 380 mm |
| Méretek | 2.500 x 2.300 x 1.850 mm |
| Nettó tömeg | 1.300 kg |
