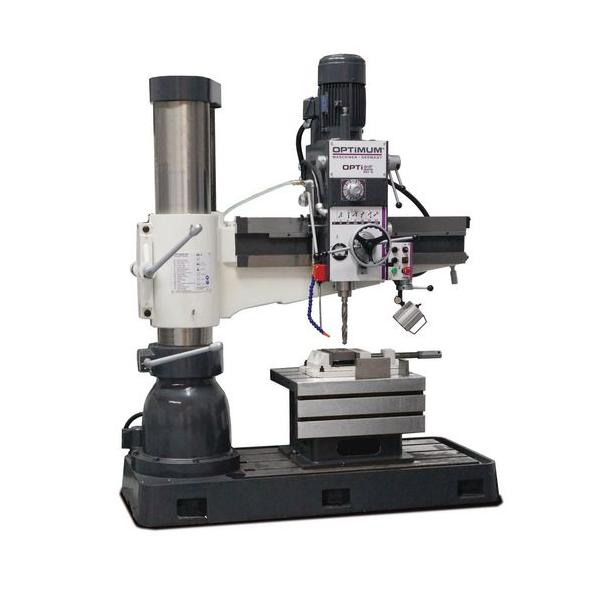

OPTIdrill RD 5
| Kiváló minőségű precíziósan működő, szilárd radiális fúrógépek | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3049050 |
|
|
|
Leírás
Sokoldalú alkalmazás, például fúrás, dörzsölés, menetfúrás
Elektromos fékezésű motor
Vezérlők a 24 V-os egyenáramú elektronikában
Nehéz, masszív, jó minőségű casting
Széles elérés a vízszintesen állítható gépfejen keresztül
Világosan elrendezett kezelőpanel
Sima futású forgó- és menettengelyek
Kiemelkedően megmunkált oszlop, elforgatva, optimalizált szorítóval, a maximális stabilitás érdekében, minimális szorító eltolással
A gém robusztus, merev felépítése
A szórókeret magasságának beállítása erőteljes motorhajtással és emelőorsóval
A fúrófej olajfürdőjében futóműben
A gémvezetékek edzett és precíziós föld
Króm-nikkel-acélból készült, edzett és precíziós talajú fogaskerekek, így csendes és sima futás
A fúrófej és az oszlop rögzíthető vagy meglazítható együtt vagy külön
Előre és hátra futás
Masszív, pontos fúróasztal, nagy méretekkel
Edzett és földi munkalap párhuzamos T-hornyokkal
gép könnyű
Túltöltés elleni védelem
Vastag falú öntöttvas oszlop biztosítja a sima futást és a stabilitást
LED lámpa
Hűtőfolyadék-eszköz hűtőfolyadék-tartállyal a gép lábában
Paraméterek
| Bumm | |
| Forgási szög | 180 ° |
| Méretek és súlyok | |
| Oszlop átmérője | 260 mm |
| Hossz kb. | 1725 mm |
| Szélesség / mélység kb. | 745 mm |
| Magasság kb. | 2550 mm |
| Súly kb. | 1800 kg |
| Fúrásteljesítmény | |
| Fúrásteljesítményű acél (S235JR) | 42 mm |
| Folyamatos fúrási teljesítményű acél (S235JR) | 40 mm |
| Fúró asztal | |
| Max. orsó távolsága - fúróasztal | 1270 mm |
| Befogóasztal hossza | 635 mm |
| Befogóasztal szélessége | 520 mm |
| Befogóasztal magassága | 415 mm |
| Min. orsó távolsága a szorítóasztalig | 280 mm |
| Max. orsó távolsága a szorítóasztalig | 1110 mm |
| Min. orsó távolsága - fúróasztal | 470 mm |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| Elektromos kapcsolatok | |
| Teljes névleges érték | 4 kW |
| Gép alapja | |
| Munkaterület hossza | 1147 mm |
| Munkaterület szélessége | 589 mm |
| A gép alapjának T-horony mérete | 22 mm |
| A gép alapjának T-horony száma | 3 |
| A gép alapjának T-horony távolsága | 121 mm |
| Hossz | 1608 mm |
| Szélesség | 745 mm |
| Motor (ok) | |
| Orsó motor hajtott teljesítménye | 2,25 kW |
| A gém emelő motorjának hajtott teljesítménye | 0,75 kW |
| A hűtőfolyadék-szivattyú hajtómotorjának teljesítménye | 90 W |
| Sebességtartomány | |
| Sebességtartomány | 37 - 1253 min¯¹ |
| Sebességváltók száma | 12 |
| Orsó | |
| Lapátütés | 230 mm |
| Orsótokmány | MT4 |
| Pengék adagolási sebessége | 0,05 - 0,15 mm / ford |
| Pengés takarmánykerekek | 3 |
| Utazás | |
| A fúrófej mozgása (vízszintesen) | 820 mm |
| Szórókeret emelési löket (függőleges) | 570 mm |
| Max. orsó távolsága - oszlop | 1110 mm |
| Min. orsó távolsága - oszlop | 280 mm |
| VPE 1 |
