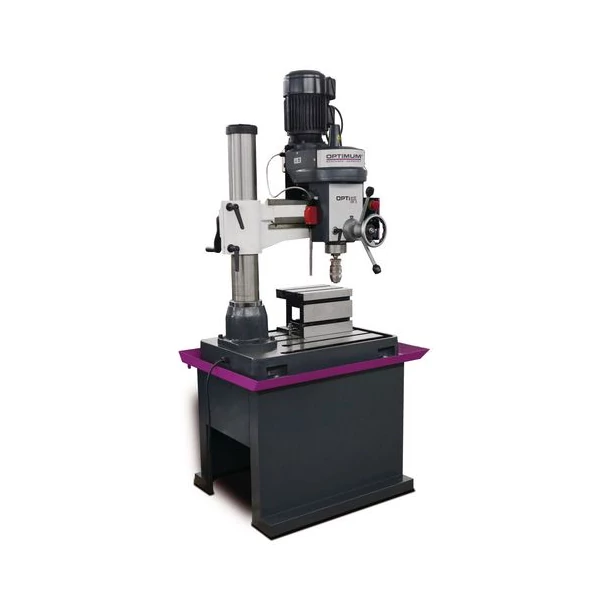

OPTIdrill RD 3
Pontos radiális fúrógép standard talppal és szorítóasztallal, nagyméretű tárgyak feldolgozására alkalmas | |
Elérhetőség: | Előrendelhető |
Cikkszám: | 3049030 |
|
Leírás
Sokoldalú alkalmazás
Nagy teljesítményű motor
Elektromos fékezésű motor
Széles elérés a vízszintesen állítható gépfejen keresztül
Mechanikus fej-, oszlop- és kar-rögzítés
A szilárd szürke öntöttvas biztosítja a stabilitást, a simaságot és a pontosságot
Orsó precíziós kúpgörgős csapágyakkal
A fúróhengerben garantáltan koncentrikus, mint 0,015 mm-nél jobb
Nagy sebességtartomány: 155 - 2250 ford / perc a kétfokozatú motoron keresztül
Masszív, pontos fúróasztal, nagyméretű és pontosan felülettel készített párhuzamos T-hornyokkal
Vastag falú acéloszlop (Ø 115 mm) biztosítja a sima futást és a stabilitást
Paraméterek
Méretek és súlyok | |
Oszlop átmérője | 115 mm |
Max. magasság | 2150 mm |
Hossz kb. | 870 mm |
Szélesség / mélység kb. | 645 mm |
Magasság kb. | 1550 mm |
Súly kb. | 288 kg |
Fúrásteljesítmény | |
Fúrásteljesítményű acél (S235JR) | 28 mm |
Folyamatos fúrási teljesítményű acél (S235JR) | 24 mm |
Menetmenet menetes acél (S235JR) | M12 |
Fúró asztal | |
Munkaterület hossza | 780 mm |
Munkaterület szélessége | 520 mm |
A munkadarab használható felületének hossza | 500 mm |
A munkadarab használható felületének szélessége | 550 mm |
T-horony mérete | 16 mm |
T-horony száma | 3 |
T-horony távolsága | 100 mm |
Max. orsó távolsága - fúróasztal | 630 mm |
Befogóasztal hossza | 280 mm |
Befogóasztal szélessége | 230 mm |
Befogóasztal magassága | 200 mm |
Kockaasztal T-horony mérete | 16 mm |
Kockaasztal T-horony száma | 2 |
Kockaasztal T-horony távolsága | 98 mm |
Min. orsó távolsága a szorítóasztalig | 0 mm |
Max. orsó távolsága a szorítóasztalig | 430 mm |
Min. orsó távolsága - fúróasztal | 170 mm |
Elektromos adatok | |
Tápfeszültség | 400 V |
Fázis (ok) | 3 Ph |
Jelenlegi típus | AC |
Hálózati frekvencia | 50 Hz |
Elektromos kapcsolatok | |
Teljes névleges érték | 0,55 / 1,1 kW |
Sebességtartomány | |
Sebességtartomány | 155 - 2250 min¯¹ |
Sebességváltók száma | 2 x 5 szakasz |
Orsó | |
Tollütés | 130 mm |
Orsótokmány | MT 3 |
Nyúlás | 160 - 530 mm |
VPE 1 |
