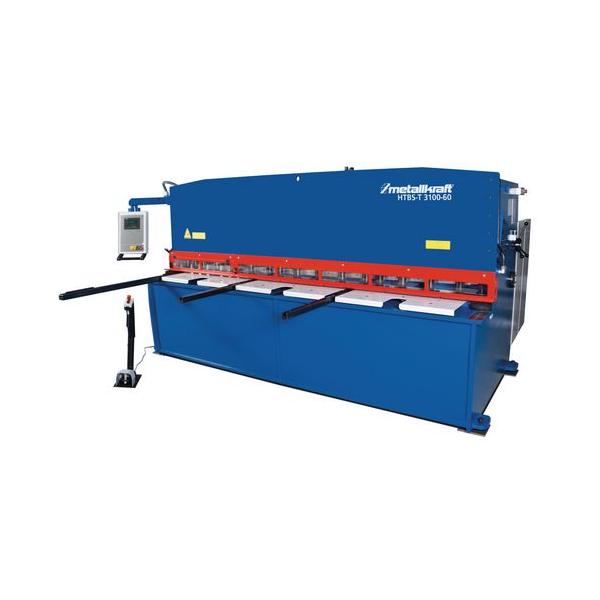

Metallkraft HTBS-T 4100-60
| Üzemelés mobil lábkapcsolóval, vészleállító gombbal | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3825406 |
|
|
|
Leírás
nagyon nehéz acélból hegesztett szerkezet
alacsony vágási szög az optimális eredmény érdekében
motoros hátsó méret 1000mm
Hátsó nyomtáv mentes gömbcsavarokkal, lineáris síneken vezetve
A hátsó rész könnyű elhelyezése a D-Touch 7 NC vezérlő segítségével
Ujjvédő megosztva, 1000 mm-re összecsukható
ergonómiailag elrendezett, elforgatható kezelőpanel
Üzemelés mobil lábkapcsolóval, vészleállító gombbal
A vágási rés manuális beállítása karon keresztül, a gép jobb oldalán található fúróval
A hátsó nyomtávot könnyű akadály biztosítja
Megvilágítás vágott vonallal a sziluett segítségével
Tartsa lenyomva az eszközt a vágóél közelében
A lapok könnyű kezelhetősége az asztal gömbgörgőin keresztül
Egy szöghatároló 1500 mm és két fémlemez tartókar 1000 mm (4 m-es gépről három fémlemez tartókar)
kiváló minőségű kések, rozsdamentes acél vágására
Kiváló minőségű alkatrészek: Bosch, Rexroth, Hydac, Siemens, Telemecanique
Paraméterek
| Max. Vágási hossz | 4100 mm |
| Forgácsolási teljesítmény anyag szakítószilárdsághoz | 450 N / mm² 6 mm |
| Vágási teljesítmény az anyag szakítószilárdságához | 700 N / mm² 4 mm |
| A hátsó ütköző beállítási tartománya | 1000 mm-ig |
| Hátsó megállási sebesség | 120 mm / s |
| A motor kimeneti hátsó ütközője | 0,75 kW |
| Vágási szög | 1,30 ° |
| Maximális löket teljes vágási hosszon | 12 / perc |
| Lemeztartó karok száma | 3 db |
| Vágókorong-beállítási min. | 0,05 mm |
| Vágókorlát beállítása max. | 0,75 mm |
| Tartóelemek száma | 20 pc |
| Az üzemi nyomás | 17 t |
| Olajtartály kapacitása | 200 l |
| PU 1 | |
| Méretek és súlyok | |
| Hossz | 5230 mm |
| Szélesség / mélység | 3600 mm |
| Magasság | 2150 mm |
| Csúsztatás | 50 mm-re |
| Asztal hossza | 4510 mm |
| Asztal mélysége | 580 mm |
| Asztal magassága | 865 mm |
| A gép karosszériájának mélysége | 2300 mm |
| Hossz kb. | 5230 |
| Szélesség / mélység kb. | 3600 |
| Magasság kb. | 2150 |
| Súly kb. | 11750 kg |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Áram aktuális típusa | |
| Hálózati frekvencia | 50 Hz |
